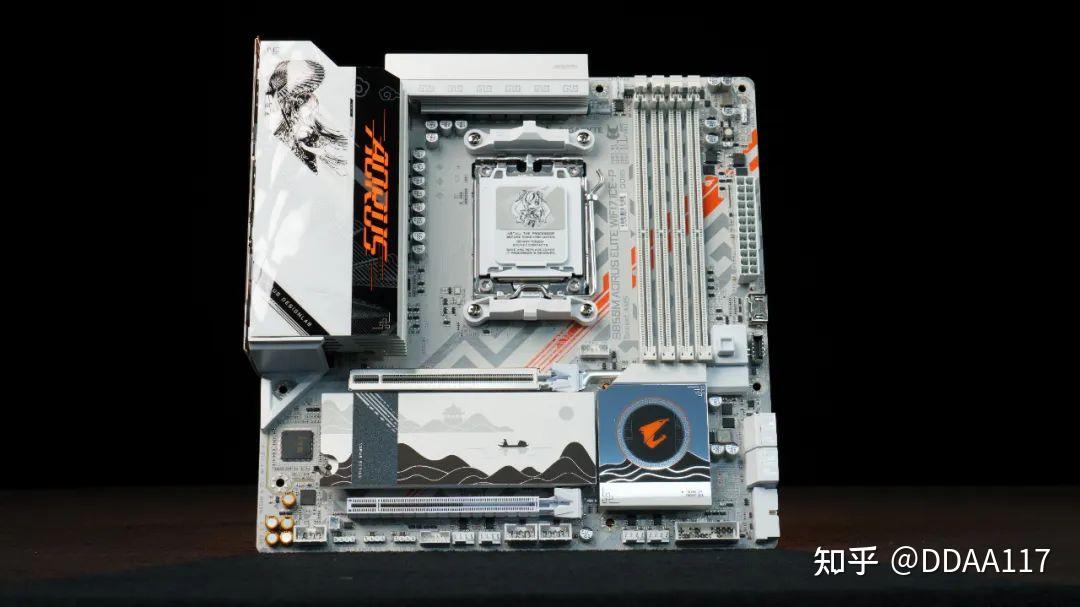

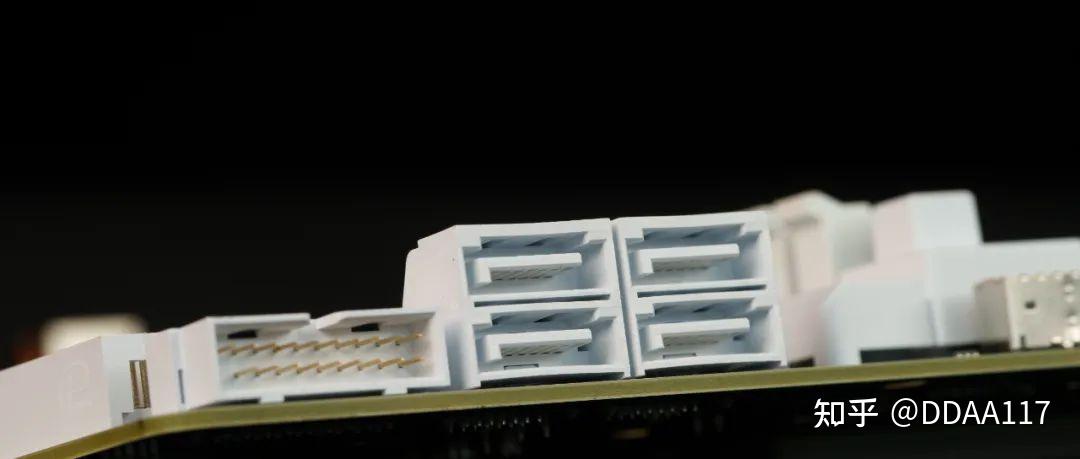

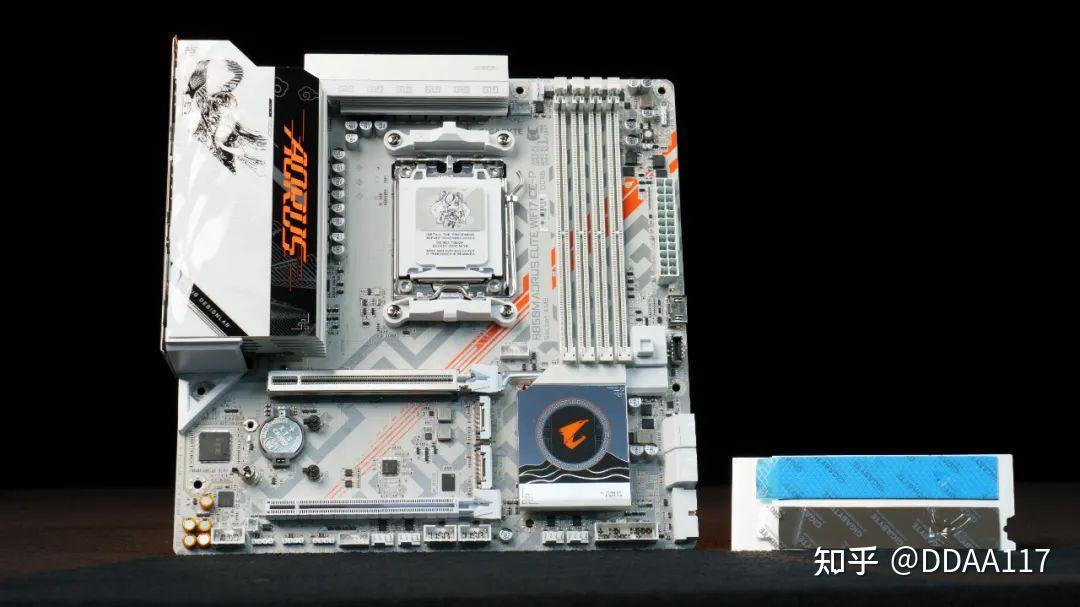

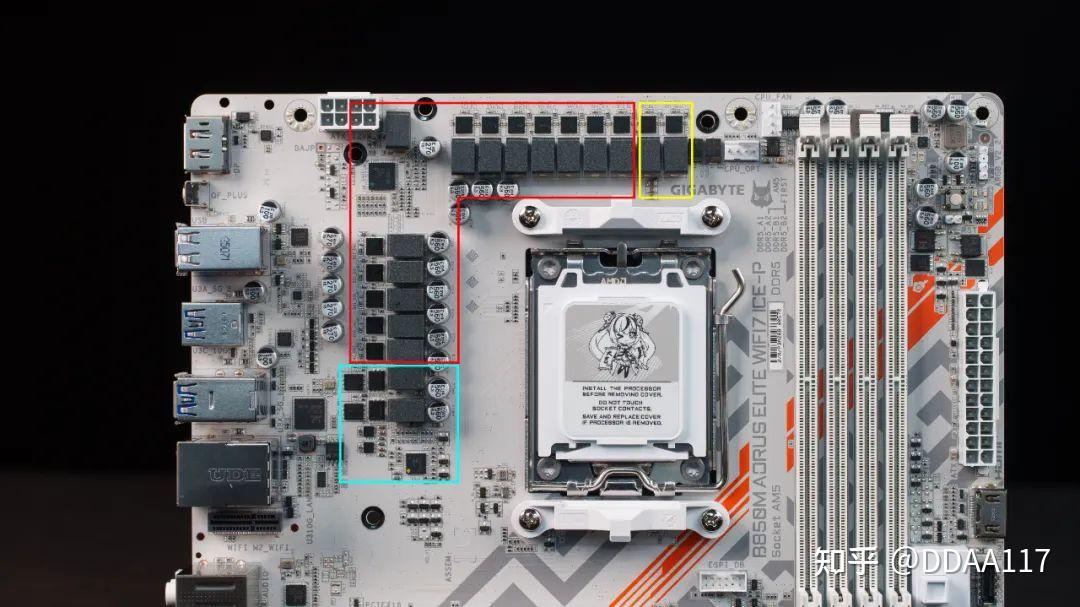

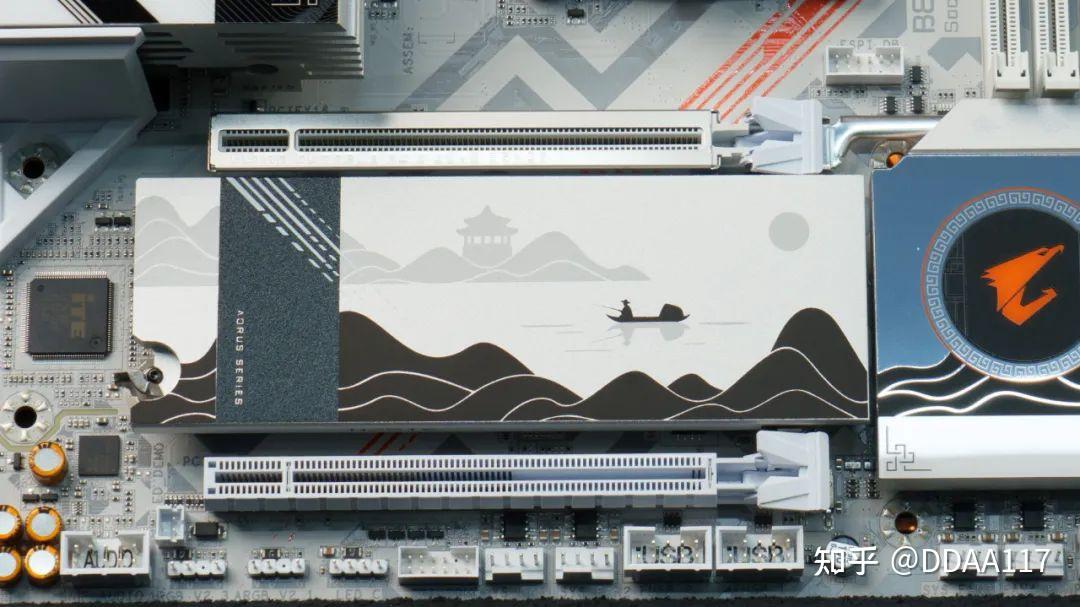

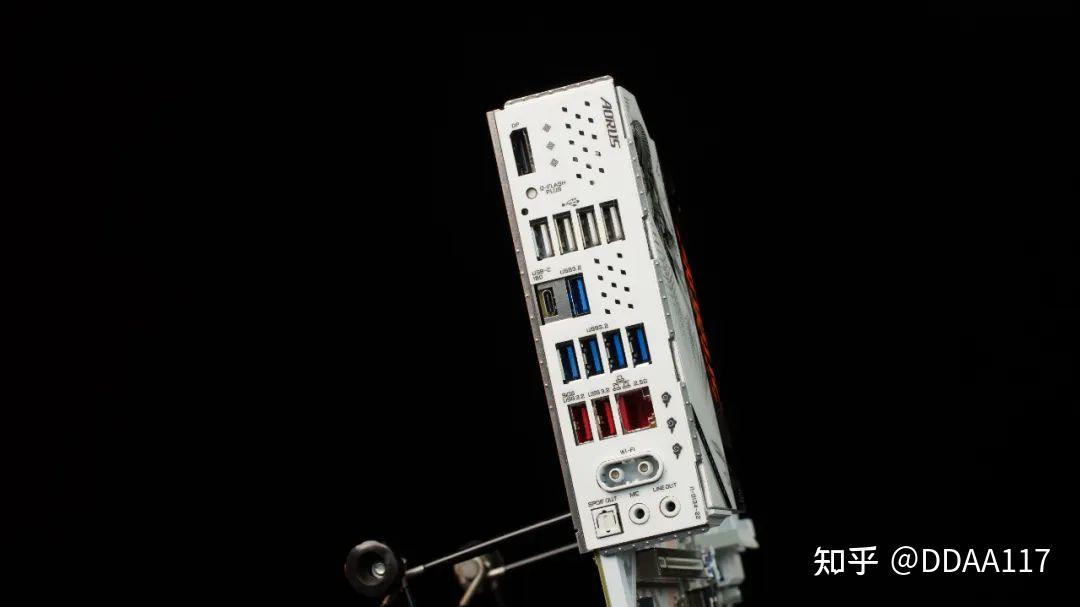

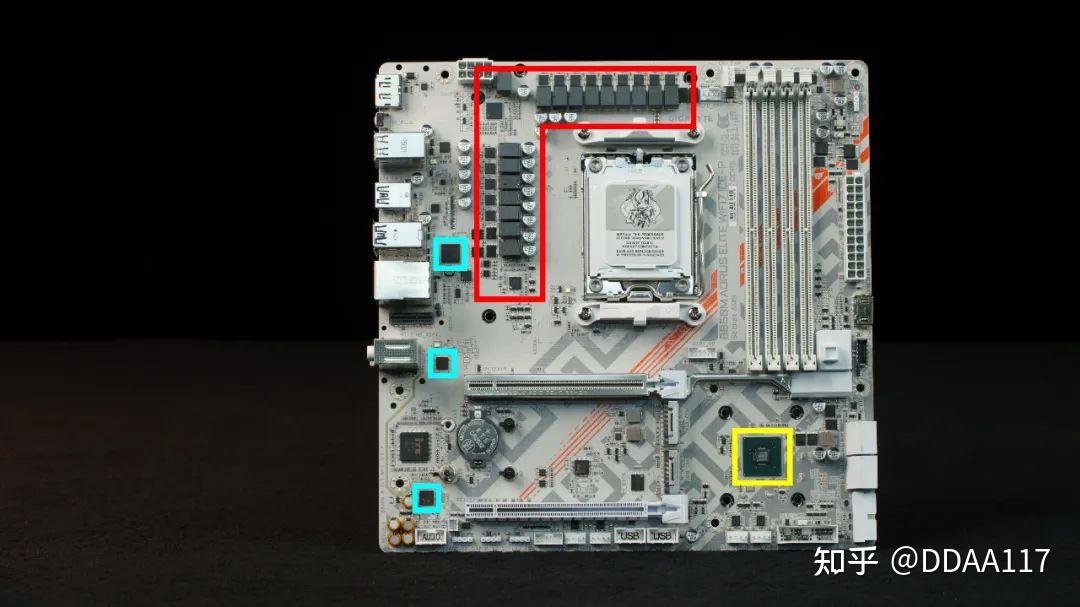

前言 二次元这个东西怎么说呢，作为一种亚文化，很多时候是美好生活的一种寄托。大部分喜好这些东西的人并不一定说是逃避现实，相反而是把自己对生活更美好的一面用二次元表达出来，让大家更有动力地追求更好的人生。今天的二次元随着本身的壮大，参杂了很多东西进去。行吧，聊聊硬件+二次元这回事。 ——技嘉 B850M AORUS ELITE WIFI7 ICE-P主板外观一览那么开始之前，还是得说主板本身。 首先，这块主板本身是技嘉 B850M AORUS ELITE WIFI ICE，技嘉自家的主板姬虽然叫做雕妹，但是对于自己专属的代号好像没有特别的标识。主板型号仅用一个-P来区分，而这块主板用国潮+雕妹两个结合起来宣传……咋说呢，国潮不是一个很好的词，哪怕是古风雕妹也好。所以我打算用古风雕妹继续往下称呼了。 那当然，既然有二次元的元素，少不了二次元的贴纸。 整块主板相比于原版，更多就是在装饰上赋予了更多国风+雕妹的元素。这也是二次元联动主板常见的套路。在M.2散热器上放一点山水画也是非常别出心裁的。当然CPU盖子既然加入了二次元小人偶，就别乱丢了，拿来当摆件吧！下次转手了至少还有保护盖可以用。 IO方面，3个USB3.2 10Gbps（A+C）；5个USB3.2 5Gbps；4个USB2.0 480Mbps；1个2.5G网口；带DP；带WIFI 7无线网卡和易插拔。带Q-Flash Plus。接口方面属于是B850里面中等水平。 PCI-E方面。第一个接口为来自CPU的PCIe 5.0 X16，第二个接口来自芯片组，最高支持PCIe 3.0 X4。PCI-E CPU插槽带了快拆小卡扣。相较于现在部分新主板已经把全部PCI-E都转化为M.2的设计来看，技嘉还是传统派的思路。其实我觉得可以考虑激进一点，为自己二次元主板做一点点差异化设计。存储方面，2个M.2+4个SATA，非常标准的规格。两个M.2都来自CPU，支持PCIe 5.0 x4，支持最高25110规格的M.2。25110的硬盘说不定会在PCIe 5.0时代突然大量兴起，多的这3mm会让很多M.2紧贴设计的主板很尴尬。当然现在少之又少，属于是拭目以待。剩下的支持PCIe 4.0 x4，支持M.2 22110。所有的M.2都有带快拆扣子。 主板拆解一览为了方便辨识一些关键芯片，这里先做框选。 红框：供电电路 黄框：芯片组 蓝框：IO等其他芯片

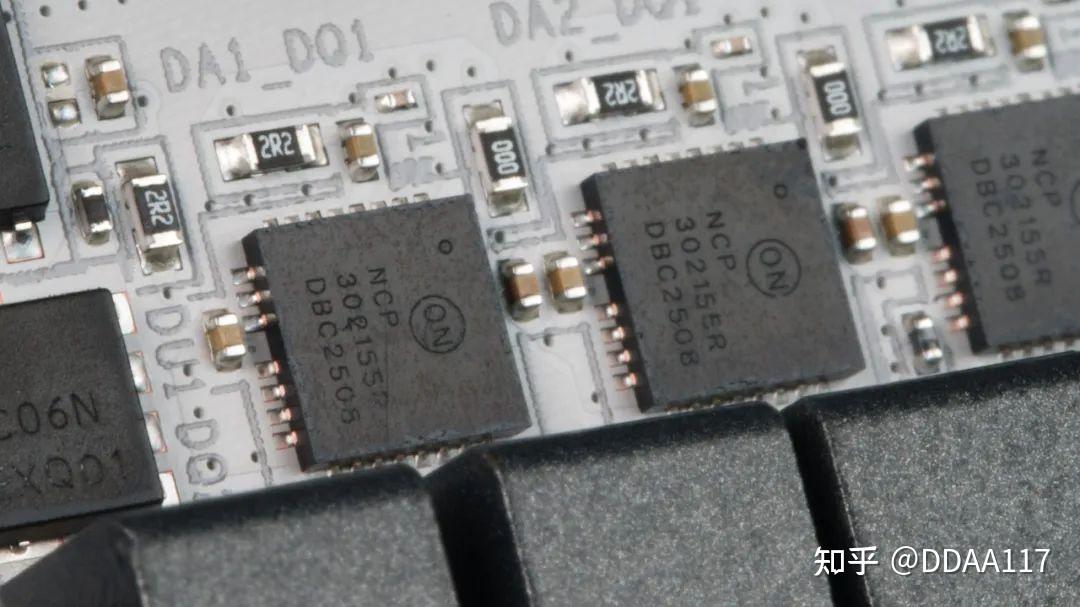

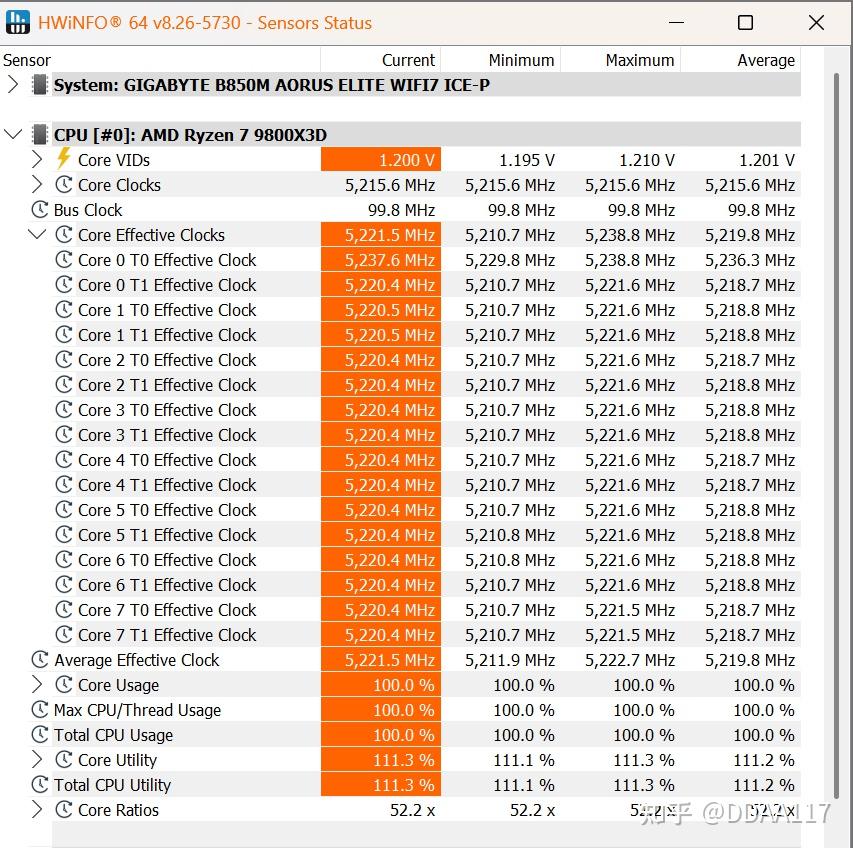

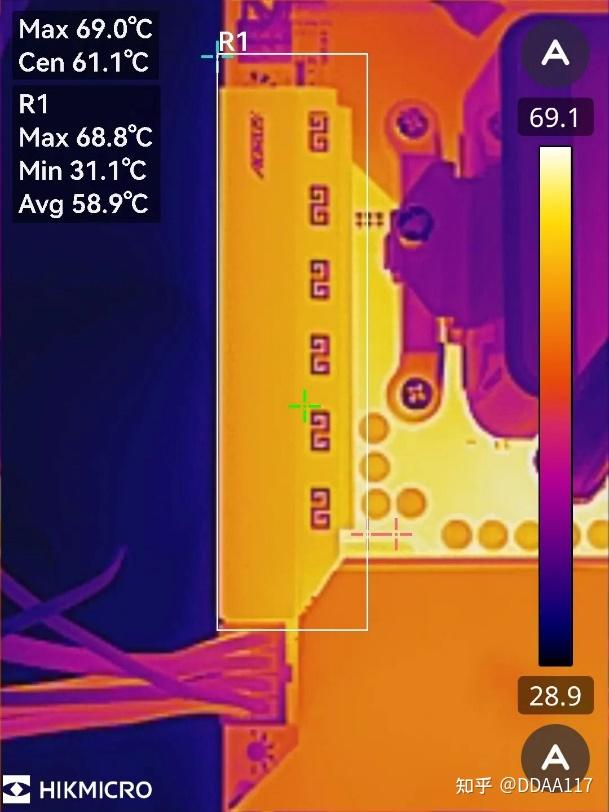

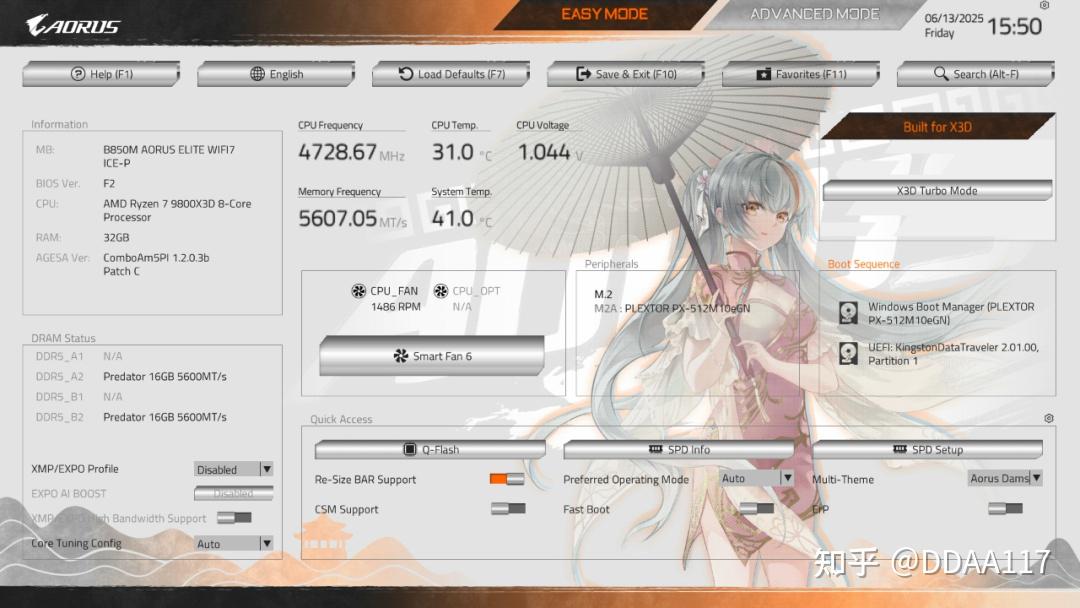

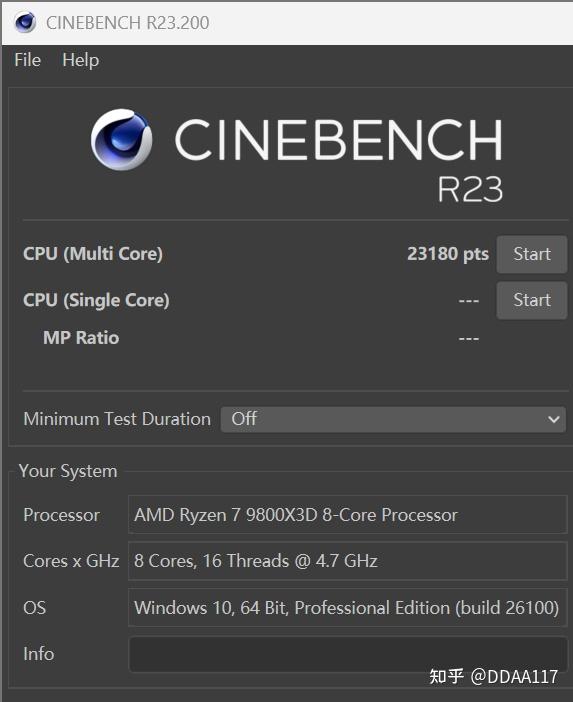

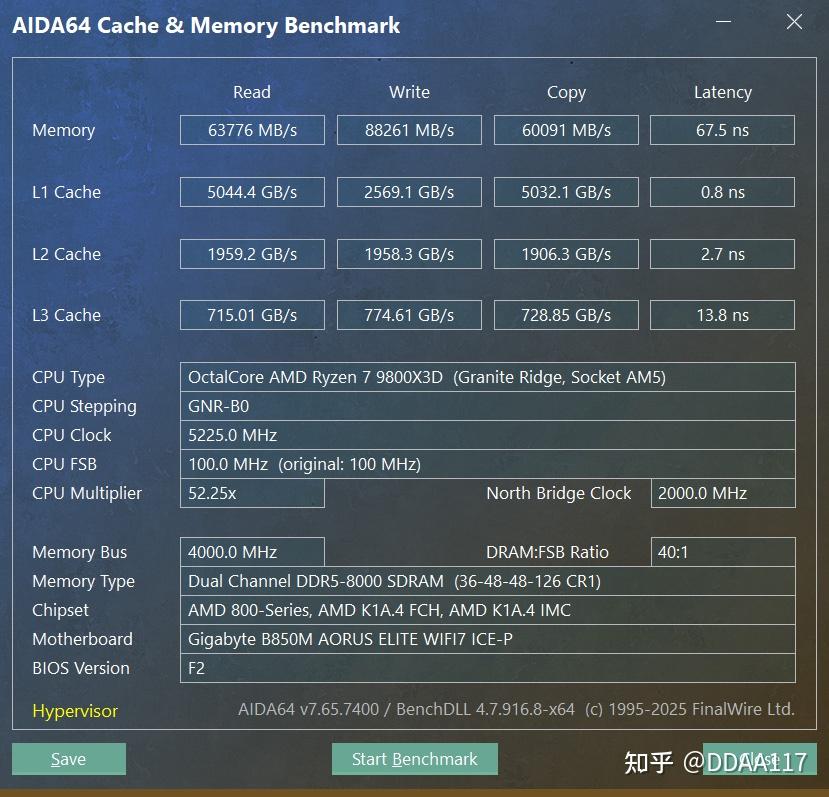

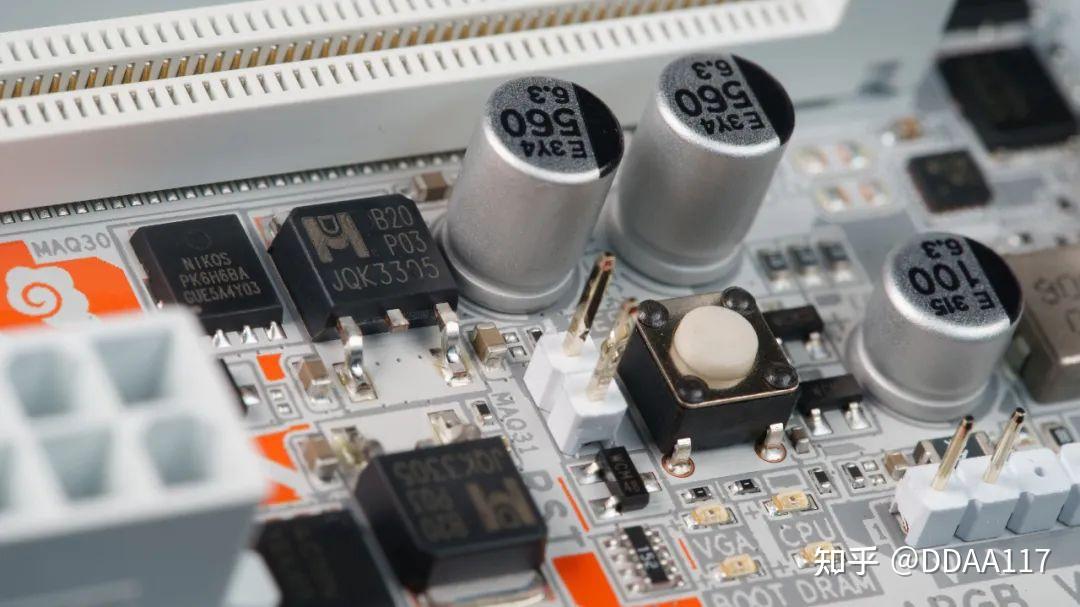

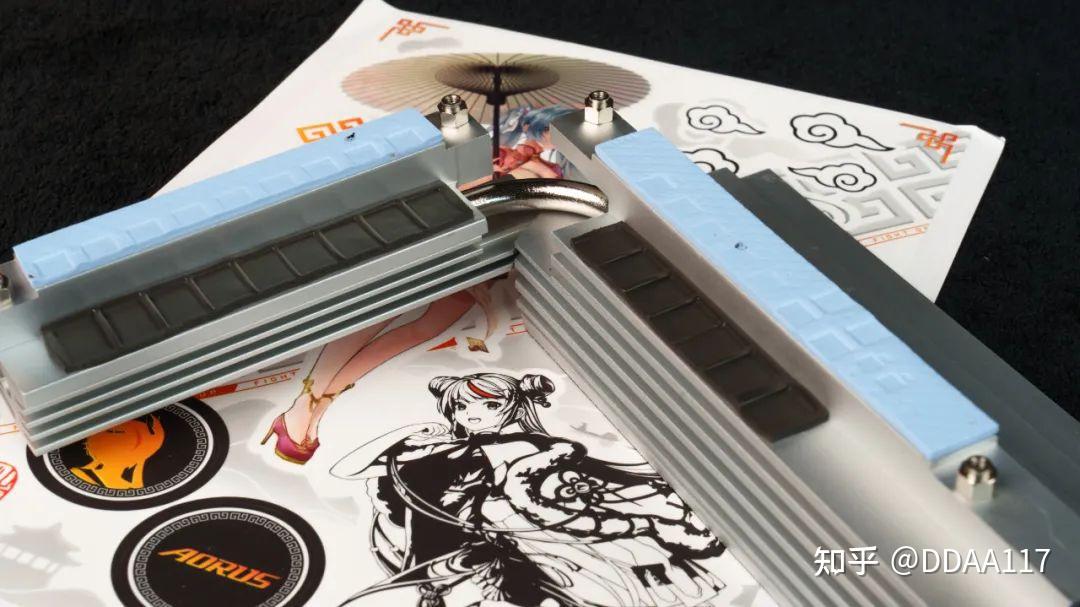

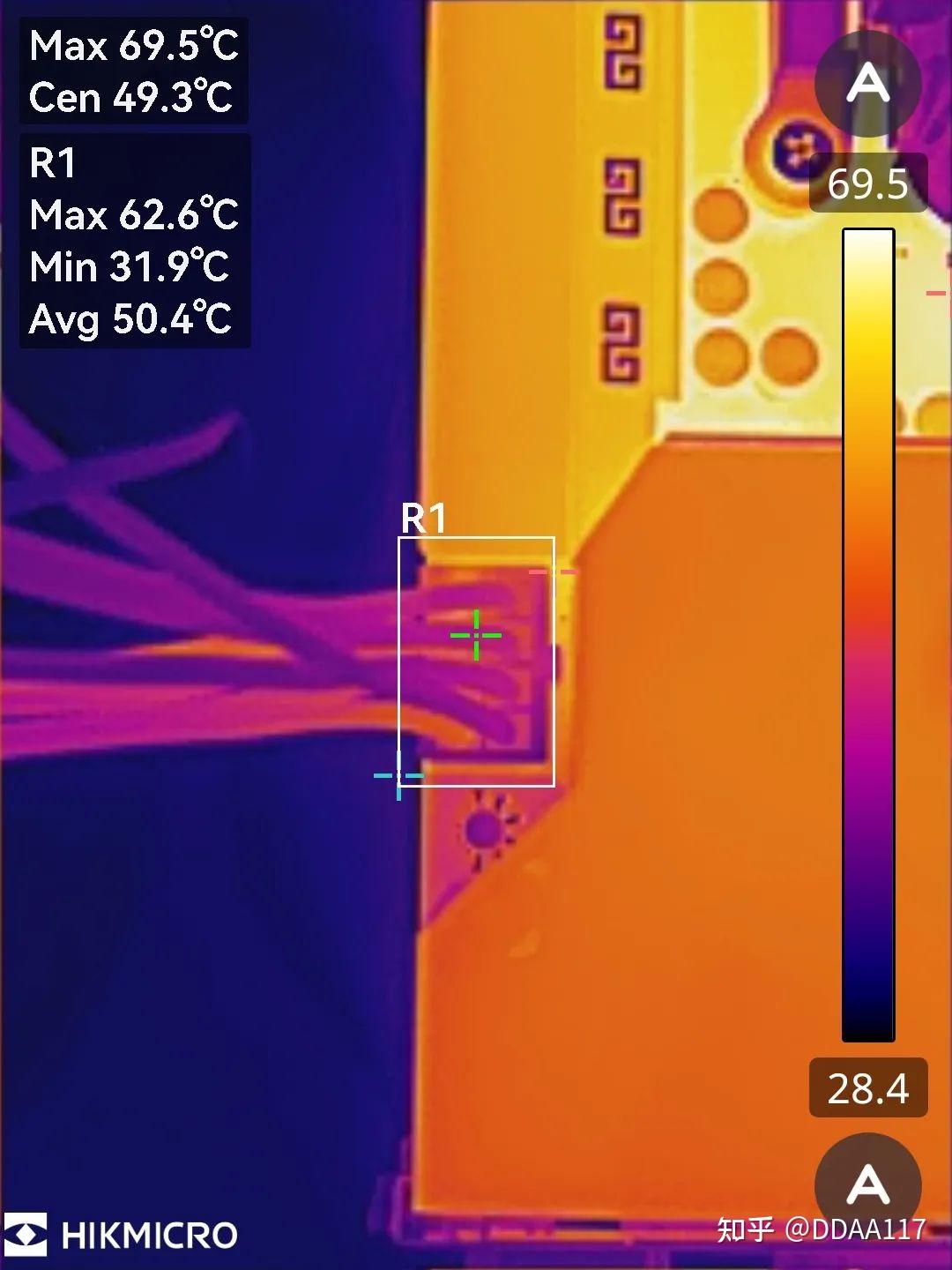

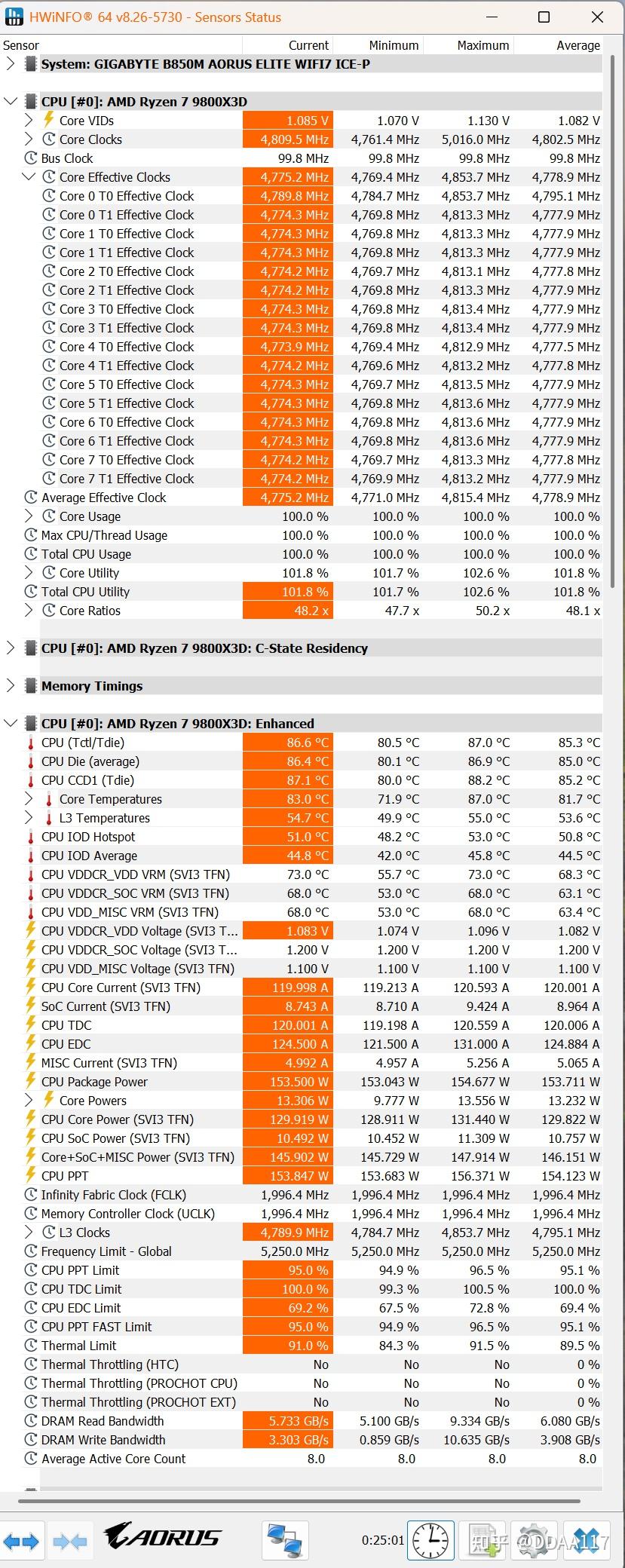

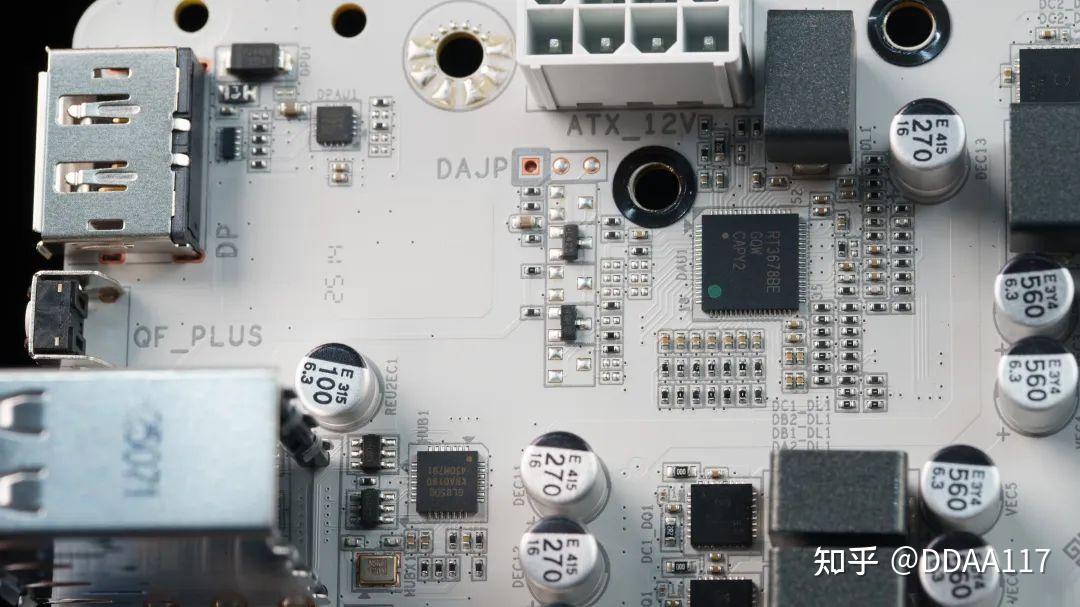

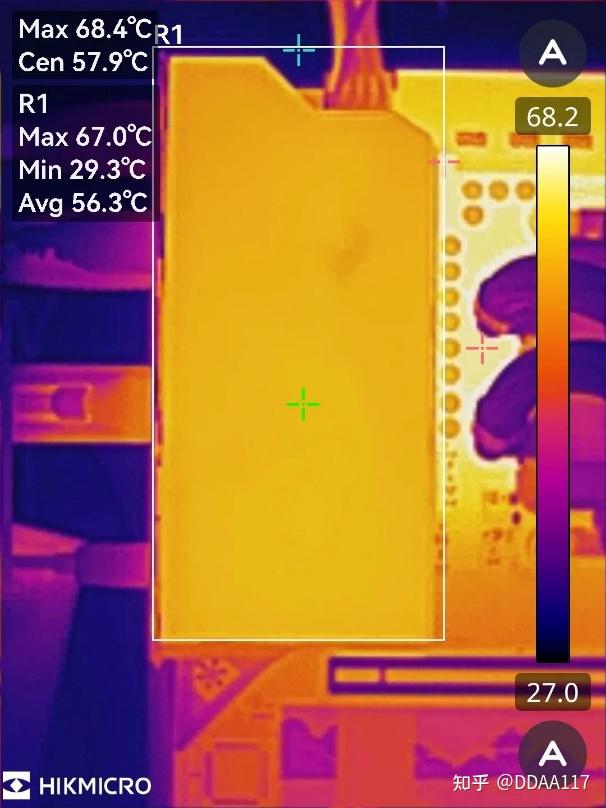

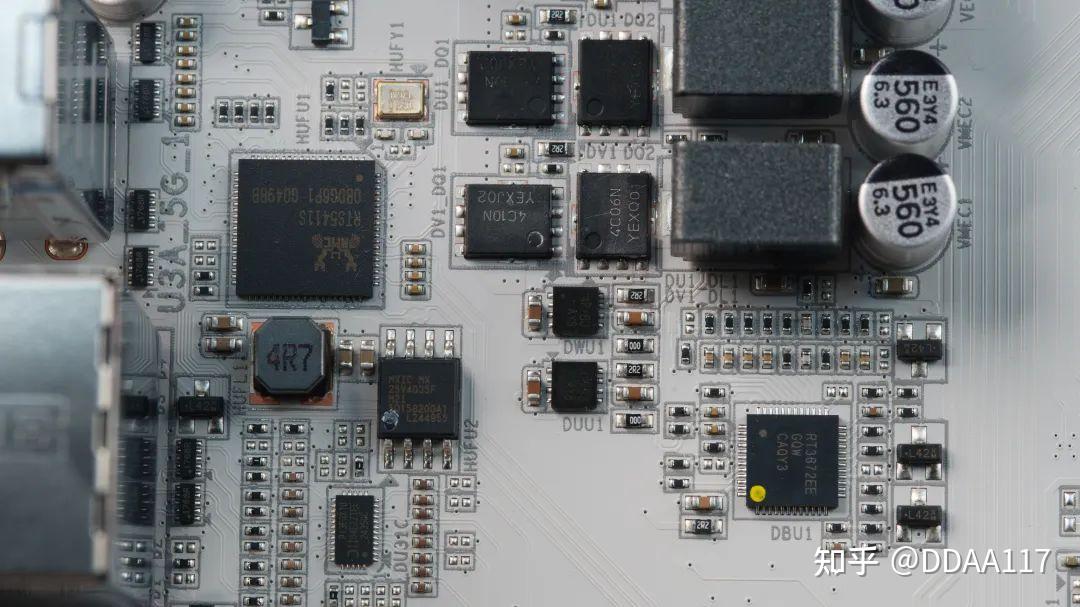

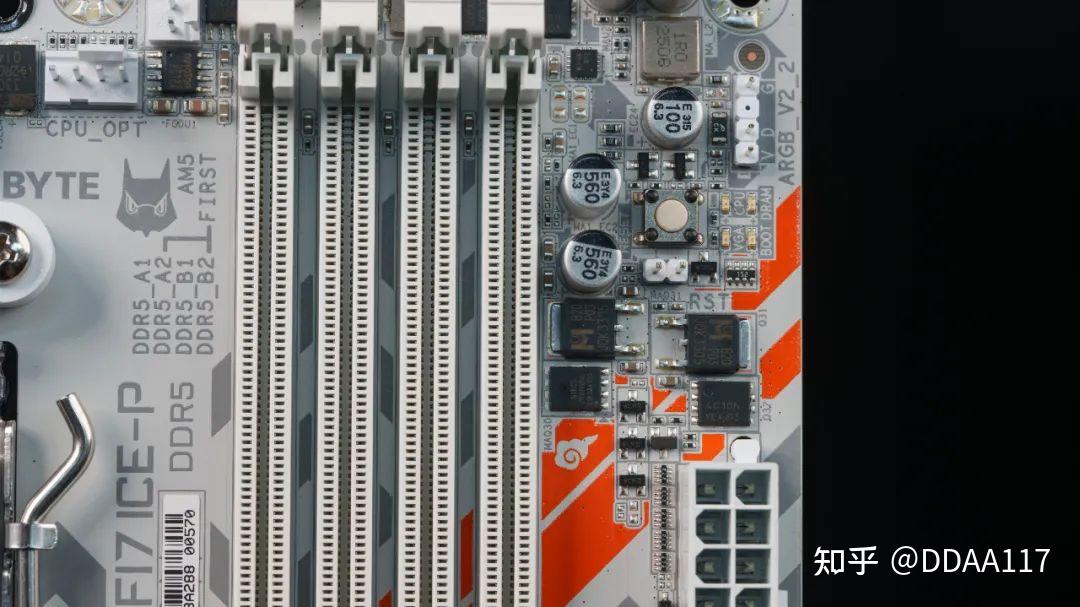

主板内接口 6个4Pin风扇接口（1CPU+2OPT+3SYS） 3个5V ARGB+1个12V RGB接口 1个USB3.2 20Gbps Type-C接口 1个USB3.2 5Gbps 19Pin接口 2个USB2.0 9Pin接口 1个HDMI接口 整体电路总共有16路供电，分为三个部分。红色部分为核心供电。黄色部分和蓝色部分为SOC和MISC（其他外围电路）。 核心控制器为立琦RT3678BE，这是一颗支持8+2相电路的PWM控制器，这里启用了6+2相，核心供电段为6*2并联相设计。MOS为一体设计的安森美NCP302155，这是一颗标准55A级，峰值60A级的DrMOS。严格来说这个规格其实比较的低。但AMD这边的CPU功耗真不大，所以相比之下盲目怼供电其实也没什么意义。况且随着如今这些一体MOS的成本越来越低，也许真的高低同价，纯看打包批发哪个方便了。 IO控制器为立绮RT3672EE，看似很大，实际上只是1个两相的PWM控制器。MOS为经典的安森美4C10N+4C06N一上一下设计。你看，打包 的。 内存供电方面，依旧是采用两相设计，一般没到X870上面基本都是从简设计。 网卡方面，无线网卡采用联发科MT8922AE WiFi 7网卡，有线网卡则是小螃蟹RTL8125D，已经是滚瓜烂熟的配置了。 声卡方面同样是ALC1220。谁能想到曾经的897和1220，变成了如今的1220和4084呢？所以曾经的高端变成低端一路迭代，让人唏嘘。 其他特色方面，诸如技嘉特有的内置HDMI用于接副屏；Debug灯和一键重启键。Debug灯的DRAM灯还会联动内存错位，当推荐24插了13时会亮起。同时一键重启按键还支持在BIOS中修改功能。 被动散热和过往差别不大，照顾MOS的硅胶换成了蓝色的厚硅胶。不会和以前那种灰色硅胶一样沾到到处都是了。 上机测试测试平台CPU：AMD Ryzen 7 9800X3D 内存：宏碁掠夺者 影峰 DDR5 8000 C36 16Gx2 显卡：AMD Radeon Graphics（2CU） 核显 主硬盘：达墨 水瓶座 2T 散热：鑫谷 昆仑MU-360 ARGB 电源：鑫谷 昆仑 KE-1300P 冰山版 系统版本：Windows 11 BIOS版本：F2 烤鸡软件：OCCT 电源烤机 25分钟 环境温度：26℃ 内存是宏碁掠夺者 影峰 DDR5 8000 C36 16Gx2，支持最高8000频率。 选用的电源为鑫谷 昆仑 KE-1300P 冰山版数字化电源，支持ATX3.1，搭配数字化电路实现高精度电压控制与智能电源管理。 雕妹BIOS在内置BIOS方面，古风雕妹同样做了特别的“优化”。其实很早以前就有一些厂商开放了BIOS定制，既然技嘉能搞，我觉得不如开放自定义更好。包括开机的UEFI界面等，这样的个性化真的挺吸引人的。 默认烤鸡测试9800X3D的满载功耗为150W左右，因此采用OCCT 13.1 Power进行满载测试。B850M古风雕妹跑出的功耗在153W左右，此时CPU频率平均4775.2MHz。跑OCCT频率比较低很正常。 实际功耗方面，此时输入电压为11.94V，电流为14.45A，换算下来此时流过8PIN的功耗达到172.5W。此时供电损耗在20W左右，也就是是说每颗MOS的功耗在1W上下。 散热方面，左侧散热最高温度67℃。上侧散热68.8℃。 8Pin接口的温度最高在62.6℃，平均温度50.4℃。这也算是被旁边的供电模组给带热了。 Cinebench R23跑分如图，分数为23180。此时核心平均为5221.5MHz，虽然说技嘉有自带的X3D Boost可以用，但是对9800X3D来说收益不是很大。可能更多是个9950X3D用的。 内存性能测试这里直接开启AMD EXPO 高带宽+8000的测试。9800X3D因为只有单个CCD，所以速度表现不算很好，但是延迟不错，已经降到67.5ns了。 总结所以厂商搞二次元的目的是什么？这块主板的设计从根源来看，似乎更多是雕牌+雕妹的简单组合。是所谓二次元联动里最经典的搭配。要说板子的水平，中规中矩，要说亮点，把自家的二次元结合是亮点。但我想，既然要联动，我想听到更多让我感到“美好”的故事。 如今二次元经济好像能成为一股新星动力，但其实能消费得起的并不是那些所谓的二次元追星爆家长老登米的小登，是那些在努力赚钱的老二次元。他们可能因为家庭，生活等原因，已经不再接触，或者少接触这些内容。也正因为如此，所以他们会在一时回想或者接触到某些曾经的二次元时，更会一股脑无厘头的去买，只为填补当年对这些喜爱东西的遗憾。 想要做好这方面产品的结合，最重要的就是把故事讲好。而产品力则是锦上添花。有些情感和故事，就是得慢慢去修复，而主动抓住机会奉献，更是重新刷好感的机会。时代把我们压得很累了，但是当有一则鼓舞人心的事物鼓励你继续前行时，那个幻想的地方，便可以称为二次元。 这款定位于中高端市场的 B850M 型号，在释放 AMD 锐龙 7 9800X3D/锐龙 9 9900X3D 处理器性能方面表现稳健，技嘉主板一贯的内存兼容性调校与超频功能界面，以直观便捷的操作逻辑为玩家提供了友好的调校体验。B850M雕妹无论是颜值还是堆料，都是同价位小板里的佼佼者，希望技嘉让雕妹系列更加地发扬光大，搞些雕妹专属的动态插画、限定开机画面，使雕妹成为咱们玩家自己的二次元符号。
|
